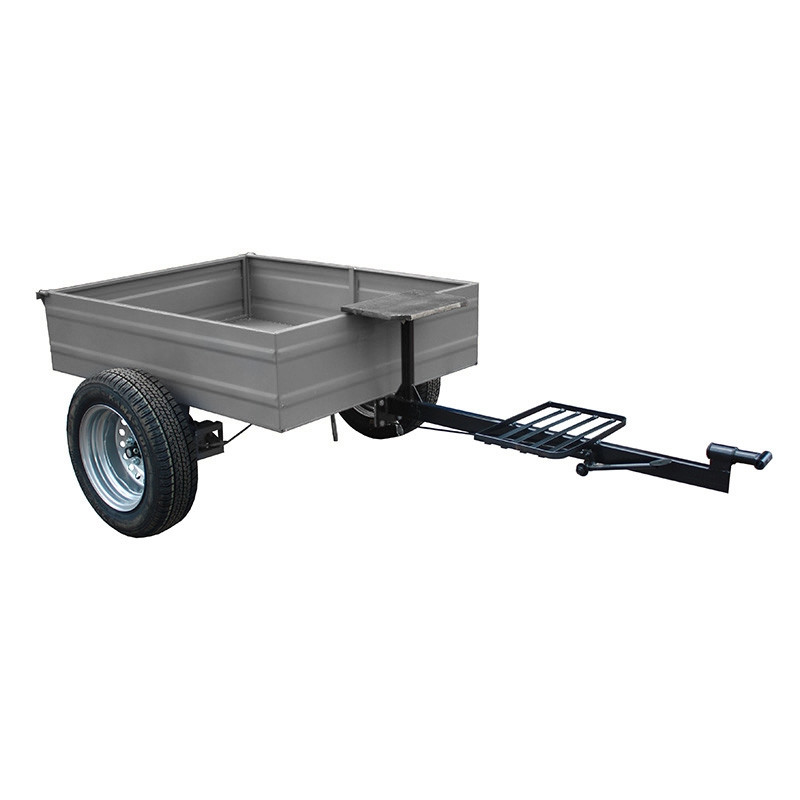

Причіп до мотоблока відкидний ВЗ4

Причіп до мотоблока відкидний ВЗ4 є основним засобом транспортування сільськогосподарської продукції, дров, навісного обладнання, а також різних сипучих матеріалів.

Причіп агрегатується з мотоблоками потужністю від 8 к. с. (двигун водяного охолодження). Має стандартний причіпний пристрій для мотоблоків цього класу. Конструкція причіпного вузла зварна.

Виріб складається з кузова, каркаса рами, дишла і гальмівної системи.

Основа кузова – каркас із профільної труби 20 × 20 мм. До каркаса кріпляться борти і днище. Бічний і задній борти виготовлені з листової сталі товщиною 0,8 мм і мають висоту 340 мм. Днище виготовлено з листової сталі товщиною 1 мм і має форму, що нагадує профнастил. Профілювання сталевого листа додає міцності і жорсткості конструкції.

Каркас рами має дві причіпні пластини для з'єднання з кузовом і пластину для з'єднання з дишлом (з протилежного боку). З'єднання каркаса рами і дишла здійснюється за допомогою болтового з'єднання.

Дишло довжиною 1350 мм виготовлено з профільної труби 40 × 60 мм, стінка 3 мм. Має підніжку, педаль гальма і кріплення для установки сидіння. Як сидіння використовується накладка з фанери.

Гальмівна система дискова, маточини дозволяють установлювати колеса від автомобіля «Жигулі» з розболтовкою 4 × 98 мм. Колеса встановлюються навиворіт.

Габаритні розміри причепа (по кузову) – 1215 × 1650 мм. Ширина по центрах коліс складає 1454 мм.

Вантажопідйомність до 350 кг.

Вага – 95,2 кг.
