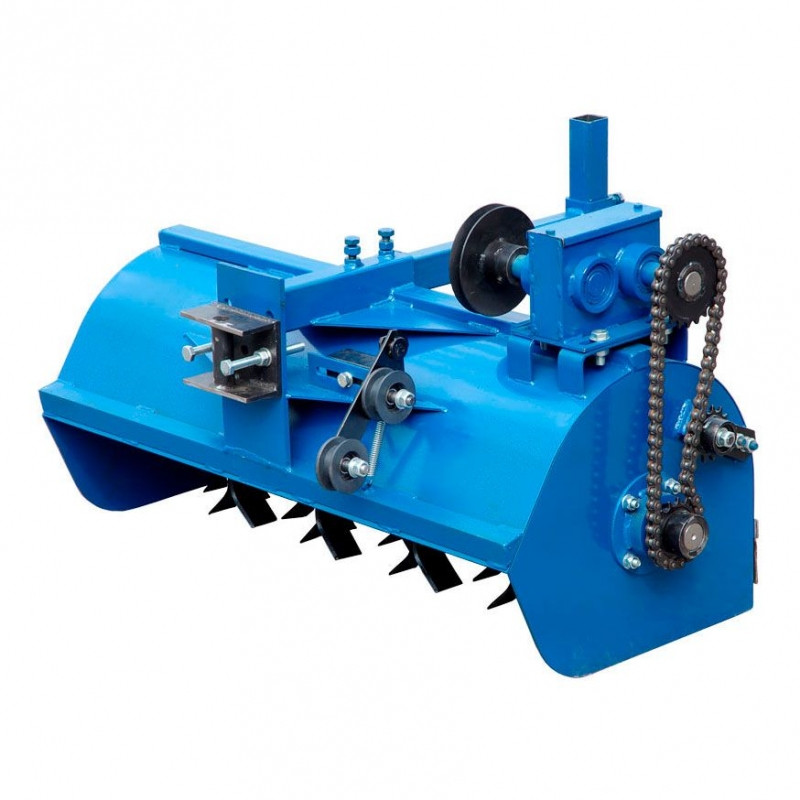

Мульчувач до мотоблока КУ12 (заднє підключення)

Мульчувач до мотоблока КУ12 (заднє підключення) використовують для подрібнення рослин, порослі, пожнивних залишків тощо. Пристрій може агрегатуватися з мотоблоками водяного охолодження від 10 л.с.

Пристрій приводиться в дію за допомогою пасової передачі. Є дві модифікації: з переднім і заднім підключенням.

Відстань між кріпленням мульчувача до ремінної передачі - 190 - 250 мм.

Конструкція

Основні елементи мульчера:

• Корпус з причіпним пристроєм і захисним кожухом.
• Фаркоп.
• Вал з ножами.
• Редуктор.
• Система натягувачів ланцюгової передачі обертання.
• Опорне колесо.

Корпус виготовлений з профільної труби, перетин — 40х20х2 мм, двох куточків — 32х32х3 мм, а також кожуха і бічних стінок з листової сталі, товщиною два мм і чотири мм відповідно.

Причіпний пристрій універсальний, підходить для мотоблоків з двигуном водяного охолодження і мототракторів на базі КИТ-набору. Приєднується, у робочому положенні, до передньої балки.

Щоб передати обертання від шківа на вал розроблений спеціальний редуктор з встановленими шестернями оригінальної розробки. Передача крутного моменту здійснюється за допомогою ланцюгової передачі та системи зірочок. Є натягувач ланцюга.

Натяг ременя регулюється зміщенням редуктора (у кріпленні для встановлення редуктора є спеціальні пази).

Вал мульчера виготовлений зі сталевої труби діаметром 50 мм, довжиною — 880 мм. До валу, зі зміщенням, приварені кріплення для установки ножів. Вони попарно встановлюються у відповідні кріплення.

Усього на вал мульчера встановлені 36 ножів. Вони виготовлені з конструкційної сталі марки 45, і мають заточене ребро. Товщина ножа становить чотири мм. Також деталі проходять додаткову термічну обробку. Плавну роботу всіх валів забезпечують встановлені підшипники.

В агрегату є спеціальне опорне колесо з можливістю регулювання положення і висоти.

Принцип роботи

Крутний момент від маховика двигуна мотоблока або мототрактора за допомогою пасової передачі передається на шків редуктора, що приводить в дію вал. На іншій стороні вала редуктора встановлена зірочка. Обертання передається на вал через ланцюгову передачу.

Стандартна комплектація:

• Мульчер у зборі з транспортувальним колесом. Ремінь до комплектації не входить.
• Габаритні розміри:
• Висота — 544 мм.
• Ширина — 1070 мм.
• Довжина — 450 мм (без причіпного та опорного колеса).
• Вага — 73,2 кг.
