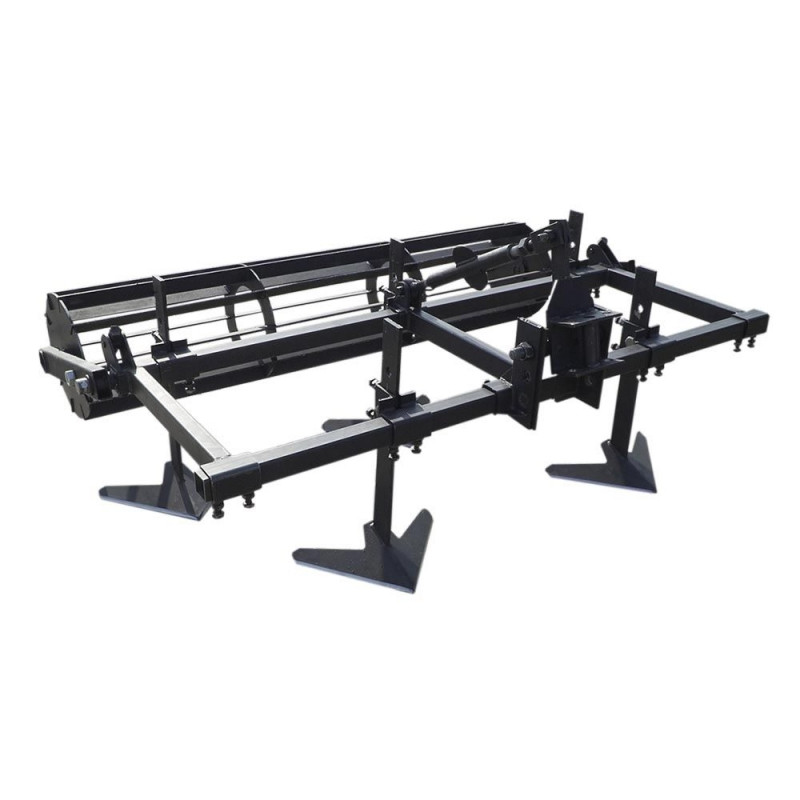

Культиватор суцльної обробки до мототрактора КУ21

Універсальний культиватор суцільної обробки КУ21 призначений для агрегатування з мототракторами, оснащеними одноточковим причіпним пристроєм. Ширина обробки – 130 см.

Для забезпечення можливості агрегатування до мототракторів з різними діаметрами коліс причіпний пристрій культиватора має опцію регулювання висоти положення. Положення рами у горизонтальній площині регулюється за допомогою спеціальної тяги на причіпному вузлі. Регулювання кута атаки налаштовується за допомогою кріплень на замкових кріпленнях знарядь.

Конструкція культиватора

Культиватор суцільної обробки для мототрактора, модель КУ21, складається з:

• рами з двома поперечними розпірками, на яких у шаховому порядку встановлено 5 плоскорізів: два – спереду та три – ззаду;
• причіпного вузла;
• барабана-ґрунтобою.

Рама культиватора виготовлена із сталевого профілю, перетином 40х40 мм, товщина стінки – 3 мм. Плоскорізи з шириною захвату 280 мм виготовлені з конструкційної сталі марки 45, встановлені на рухомих замках, що регулюються, що дає можливість налаштувати їх положення на рамі. Конструкція регульованих замків дозволяє налаштовувати кут атаки в межах 150.

До задньої частини рами кріпиться барабан-ґрунтобій. Для надійності та плавності роботи, він встановлений на кулькових підшипниках. Барабан, крім функції прикочування та розпушування, виконує завдання обмеження глибини обробки. Регулювання здійснюється за допомогою шарнірно-гвинтового з'єднання. Для зниження навантаження на навісну систему при транспортуванні барабан має функцію швидкого перекидання.

Базова комплектація культиватора для мототрактора

У базову комплектацію культиватора суцільної обробки КУ21 для мототрактора входять такі вузли:

• рама із причіпним вузлом – 1шт;
• замки плоскорізів – 5шт;
• плоскорізи - 5шт;
• роторний барабан-ґрунтобій – 1шт.

Вага культиватора: 86 кг.

Примітка:

Культиватор після модернізації може бути використаний для міжрядного оброблення. Для цього необхідно демонтувати барабан-ґрунтобій та встановити опорні колеса. У базову комплектацію кріплення для опорних коліс не входять.
