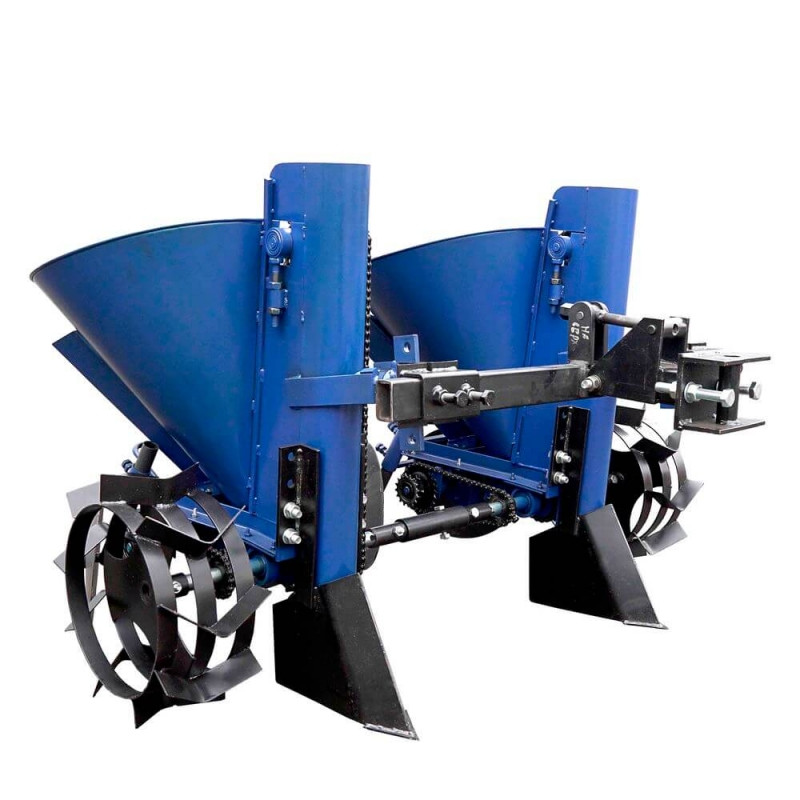

Саджалка картоплі до мототрактора дворядна КС20 (з бункером для добрив)

Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі та одночасного внесення мінеральних добрив. Агрегатується з мототракторами. За основу взята модель, що добре себе зарекомендувала – ланцюгова картоплесаджалка АПК-Ц.

Принцип дії картоплесаджалки для мототрактора

Привод механізму посадки приводиться в дію від опорних коліс через приводний вал. Оберти з приводного вала передаються на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача оснащена двома приводними зірочками з 36 і 26 зубцями. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм необхідно вилучити з ланцюга дві ланки. Система внесення добрив також приводиться в дію завдяки ланцюговій передачі.

Конструкція основних вузлів картоплесаджалки для мототрактора

1. Опорні колеса і приводний вал:

• колеса-грунтозачепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
• діаметр приводного вала – 25 мм.

Вали двох картоплесаджалок з'єднані між собою спеціальною втулкою.

1. Механізм посадки

Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 («Муравей», 98 ланок), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі має об’єм 20 літрів виготовлений з листової сталі товщиною 0,8 мм. На задню частину бункера встановлено дозуючий пристрій барабанного типу, для дозованого внесення мінеральних добрив.

Кілевидний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.

Для засипання посадженої картоплі землею і створення ґрунтового гребеня на раму зі сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові підгортачі діаметром 275 мм і товщиною 2 мм. Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

1. Причіпний пристрій.

Характерною особливістю даної моделі є спеціальний причіпний пристрій, що складається з рами і регульованого причіпного вузла. Дана конструкція дозволяє встановити 2 картоплесаджалки.

Вузли кріплення саджалки виготовлені у вигляді рухомих замків, які встановлюються та фіксуються на рамі, що дозволяє використовувати пристрій з регульованою шириною міжрядь – 600-700 мм.

Стандартна комплектація:

• картоплесаджалка ланцюгова з бункером для внесення мінеральних добрив – 2 шт.;
• причіпний пристрій – 1 шт.;
• з’єднувальна втулка – 1 шт.;
• приводні колеса – 2 шт.;
• дискові загортачі – 4 шт.;
• сошник кілевидного типу – 2 шт.

Технічні характеристики

• Габаритні розміри: 1100 × 1380 (1480) × 950 мм.
• Об’єм бункера для картоплі – 20 л.
• Об’єм бункера для мінеральних добрив – 4 л.
• Тип добрив: сухе, гранульоване.

Крок посадки картоплі та внесення добрив:

• Z1 – 26 ≈ 250 мм (потребує зняття 2 ланок ланцюга);
• Z2 – 36 ≈ 200 мм (базовий варіант).
• Глибина посадки – 50-100 мм.
• Рекомендований діаметр картоплі – 40 мм.
• Ширина колії – 600-700 мм (можливе регулювання).
• Вага – 80,6 кг.
