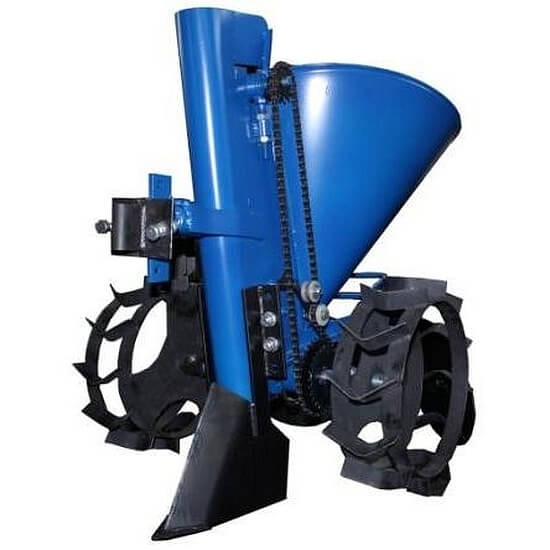

Картопляна саджалка на мотоблок однорядна КС3 (АПК-Ц)

Картопляна саджалка на мотоблок однорядна КС3 (АПК-Ц) призначена для механізованої посадки картоплі. Агрегатується з мотоблоками і мототракторами потужністю від 6 к. с.

Принцип дії картоплесаджалки

Привід механізму посадки приводиться в дію від опорних коліс через привідний вал. Оберти з приводного вала передаються на механізм посадки через ланцюгову передачу, яка оснащена роликовим натягувачем. Натягувач необхідний для запобігання провисання ланцюга після регулювання кроку посадки. Регулювання проводиться шляхом переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплесаджалки для мотоблока

Опорні колеса і привідний вал:

• колеса-грунтозацепи мають діаметр 340 мм;
• товщина обода – 3 мм;
• ширина – 110 мм;
• діаметр привідного вала – 25 мм.

Механізм посадки

Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується привідний ланцюг ПР-12,7-18,2 (98 ланок ланцюга, «Муравей»), на ньому встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі ємністю 20 літрів виготовлений з листової сталі товщиною 0,8 мм.

Кілевидний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.

Для загортання посадженої картоплі і створення грунтового гребеня на раму з сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм. Плавне і надійне обертання кожного диска забезпечує встановлена пара 202-х підшипників.

Причіпний вузол

Залежно від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейну. Для забезпечення стабільної роботи картоплесаджалки на нерівностях грунту кронштейн закріплений на рухомий втулці.

Переваги картопляної саджалки на мотоблок однорядної КС3 (АПК-Ц):

• Регульована ширина колії.
• Наявність двох роликових натяжителей.
• Можливість змінювати глибину і крок посадки.
• Відмінна продуктивність.
