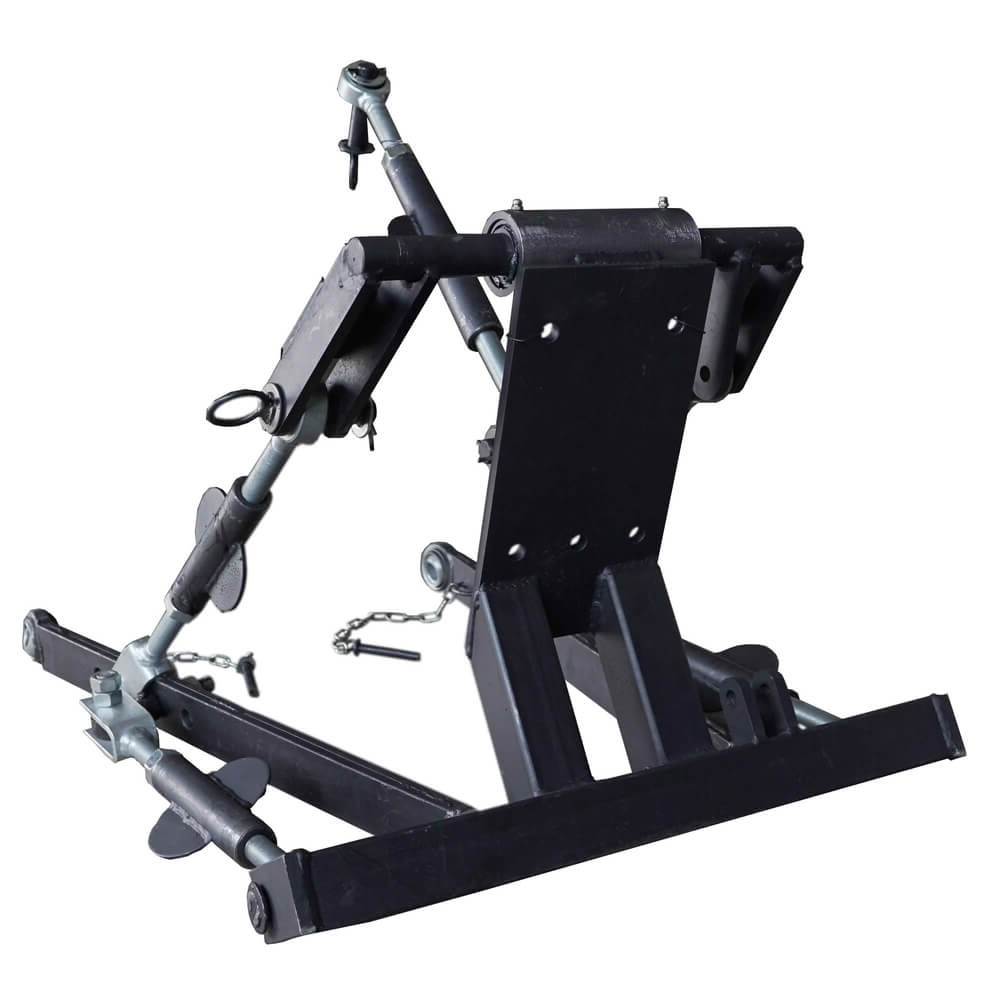

Навісна система на 3 точки, СЦ37, призначена для оснащення заводських мототракторів з одноточковим причіпним вузлом. Використання триточкової системи дозволяє розширити діапазон навісного обладнання та можливості його налаштування.
Переваги навісної системи СЦ37
У порівнянні з ранніми моделями досягнута велика універсальність застосування за рахунок використання в конструкції спеціальних технічних рішень.
-
Навісна система встановлюється на коробку передач. Таке рішення дозволяє уникнути нестиковок при кріпленні зчіпки до редуктора фрези.
-
Передбачено кріплення для гідроциліндра. На мототракторах задній підйомний механізм має різну конструкцію.
-
Установка навісної системи на коробку дає можливість змістити центр ваги ближче до задньої осі трактора, що покращує стійкість при підйомі навісного обладнання.
Для уточнення сумісності мототрактора з навісною системою потрібно порівняти відстані між кріпильними отворами на каркасі зчіпки і на коробці перемикання передач мототрактора.
Крім цього, слід виміряти хід штока поршня підйомного механізму. Підйомний механізм зчіпки ефективно працює при ході штока 140-160 мм.
Конструкция универсальной навесной системы
Основний вузол зчіпки – каркас. Він має в своїй основі сталеву плиту розміром 300 × 160 мм. Товщина плити – 10 мм. У плиті зроблені 5 кріпильних отворів діаметром 13 мм. Відстані між цими отворами потрібно порівняти при перевірці сумісності зчіпки і трактора. До каркаса кріпляться кронштейни талрепів і гідроциліндра. По центру розміщений кронштейн верхнього талрепа. Він складається з двох частин, які виготовлені зі сталевої полоси завтовшки 10 мм. У нижній частині хрестовини розміщені кронштейни з осями і проставками. Вони призначені для установки важелів і талрепів з приєднувальним вузлом. Важелі триточкової навісної системи виготовлені з двох зварених між собою сталевих смуг шириною 50 мм і товщиною 8 мм.
У верхній частині каркаса встановлений поворотний вузол з кріпленнями під вертикальні талрепи і гідроциліндр.
Перед покупкою триточкової навісної системи уважно вивчіть процес установки і конструктивні особливості навісної системи і трактора. За необхідності проконсультуйтеся стосовно усіх необхідних приєднувальних розмірів і перевірте відповідність зі своїм агрегатом. У різних партіях мототракторів можливі незначні відміннності конструктиву. Рамка кріплення крил мототрактора може впиратися в триточкову навісну систему. У цьому випадку можуть знадобитися доопрацювання.
Комплектація навісної системи:
-
каркас з кріпленням гідроциліндра (дві осі і проставки) – 1 комплект;
-
важелі – 2 шт.;
-
верхній талреп – 1 шт.;
-
талреп з приєднувальним вузлом – 2 шт.;
-
вертикальний талреп – 2 шт.;
-
тавотниця – 2 шт.
Вага комплекту – 40,5 кг.
Основні атрибути | |
---|---|
Виробник | Крючков |
Країна виробник | Україна |
Стан | Новий |
Користувальницькі характеристики | |
Агрегатування | мототрактор |
Тип агрегатування | триточкове |
Маса (кг) | 40.5 |
Потужність мототрактора (л,с.) | 8 |
- Ціна: 9 741 ₴
