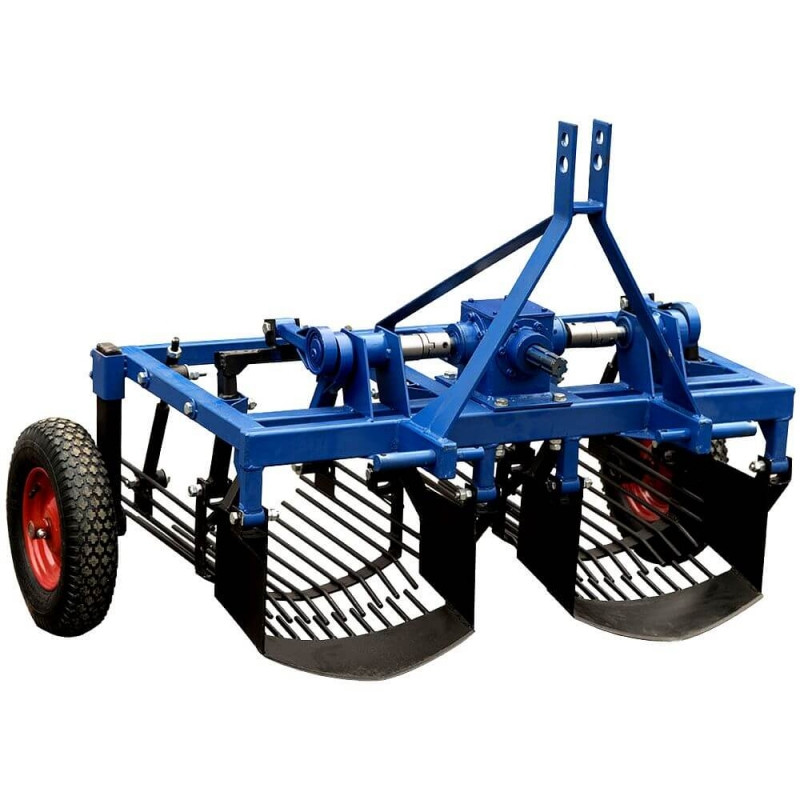

Вібраційна дворядна картоплекопалка для мінітрактора КК20

Дворядний картоплекопач КК20 призначений для використання з мінітракторами типу Т-25. При розробці моделі КК20 за основу був взятий двоексцентриковий картоплекопач. Це дозволило розробити новий виріб на основі перевірених часом конструкторських рішень.

Перевагою дворядного картоплекопача, порівняно з однорядним, є підвищена продуктивність роботи і зниження питомої витрати палива під час збирання картоплі.

Умови ефективної роботи дворядного картоплекопача

Для оптимальної роботи необхідно попередньо очистити ділянку від бадилля і бур'янів.

Принцип роботи

Дворядний картоплекопач КК20 приводиться в дію від валу відбору потужності мінітрактора через карданний вал. На рамі картоплекопача встановлений редуктор оригінальної конструкції, що приводить в дію механізми активних ножів та грохотів.

У конструкції дворядного картоплекопача можна виділити наступні елементи:


• рама;
• 2 активні ножі;
• 2 грохоти;
• триточковий причіпний пристрій;
• опорні колеса;
• редуктор в зборі.


Просторовий каркас рами картоплекопача виготовлений зі сталевого профілю, перетином 40 мм на 40 мм, товщина стінки 2 —мм. Застосування перемичок, розтяжок і підсилювачів, забезпечує необхідну міцність і надійність виробу.

Триточковий причіпний пристрій спеціально розроблений для встановлення на мінітрактори типу Т-25 і Т-40. Він має двосторонні пальці різного діаметру, а також різні отвори у верхній точці кріплення.

Регулювання глибини викопування здійснюється завдяки навісній системі трактора і опорним колесам. Є можливість регулювання кута атаки, також за допомогою навісної системи трактора. Опорні колеса кріпляться за допомогою болтових з'єднань, що дає можливість регулювати висоту розташування картоплекопача відносно поверхні ґрунту.
